AC MCB, ou disjoncteur miniature à courant alternatif, est un composant crucial des systèmes électriques. En tant que fournisseur de disjoncteurs AC, je connais bien ses principes de fonctionnement et ses applications. Dans ce blog, j'entrerai dans les détails du fonctionnement d'un AC MCB.
Fonctions de base d'un MCB AC
Un MCB AC est conçu pour protéger les circuits électriques contre les conditions de surintensité et de court-circuit. Une surintensité peut survenir pour diverses raisons, telles qu'un nombre excessif d'appareils électriques connectés à un seul circuit ou un défaut dans l'un des appareils. Les courts-circuits, en revanche, se produisent lorsqu'il existe une connexion directe entre les fils sous tension et neutre, ce qui entraîne un flux de courant très élevé. La fonction principale d'un MCB AC est de détecter ces niveaux de courant anormaux et d'interrompre rapidement le circuit pour éviter d'endommager l'équipement électrique et d'éviter les risques d'incendie potentiels.
Composants d'un MCB AC
Avant de comprendre le fonctionnement d'un disjoncteur AC, il est essentiel de connaître ses composants clés.
- Contacts: Ce sont les pièces conductrices qui permettent la circulation du courant lorsque le MCB est en position fermée. Lorsqu'un courant anormal est détecté, les contacts se séparent pour couper le circuit.
- Bande bimétallique: Il s'agit d'un élément fondamental du mécanisme de protection contre les surintensités. Il est constitué de deux métaux différents liés ensemble. Chaque métal a un coefficient de dilatation thermique différent. En cas de surintensité, le bilame chauffe en raison de l'augmentation du flux de courant. En chauffant, il se plie en raison des taux d’expansion différents des deux métaux.
- Bobine électromagnétique: La bobine électromagnétique est responsable de la protection contre les courts-circuits. Lorsqu'un court-circuit se produit, une grande quantité de courant circule à travers la bobine, générant un puissant champ magnétique.
- Mécanisme de déclenchement: Ce mécanisme est déclenché soit par la flexion du bilame (en cas de surintensité), soit par le champ magnétique généré par la bobine électromagnétique (en cas de court - circuit). Une fois déclenché, il provoque la séparation des contacts, interrompant le circuit.
- Chute d'arc: Lorsque les contacts se séparent, un arc se forme en raison de l'ionisation de l'air entre les contacts. La chambre de coupure est conçue pour éteindre cet arc rapidement. Il se compose d'une série de plaques métalliques qui divisent l'arc en arcs plus petits, qui sont ensuite refroidis et éteints.
Principe de fonctionnement de la protection contre les surintensités
Commençons par examiner comment un disjoncteur CA protège contre les surintensités. Dans des conditions de fonctionnement normales, le courant circulant à travers le MCB se situe dans la valeur nominale. Le bilame reste dans sa position normale et les contacts restent fermés, permettant au courant de circuler dans le circuit.
Cependant, lorsqu'une surintensité se produit, le courant traversant le bilame augmente. Selon la loi de Joule ((P = I^{2}R)), où (P) est la puissance dissipée sous forme de chaleur, (I) est le courant et (R) est la résistance du bilame, l'augmentation du courant provoque l'échauffement du bilame.
Au fur et à mesure que le bilame chauffe, il commence à se plier. La flexion résulte des taux d’expansion différents des deux métaux dans la bande. Plus le courant dépasse la valeur nominale, plus le bilame chauffe et se plie rapidement. Une fois que la flexion atteint un certain point, elle déclenche le mécanisme de déclenchement. Le mécanisme de déclenchement provoque alors la séparation des contacts, coupant le circuit et arrêtant la circulation du courant. Ce mécanisme de protection est à action relativement lente par rapport à la protection contre les courts-circuits, car il repose sur le chauffage du bilame, ce qui prend un certain temps.
Principe de fonctionnement pour la protection contre les courts-circuits
Les courts-circuits sont plus graves que les surintensités, car ils impliquent une très grande quantité de courant circulant dans le circuit en très peu de temps. Lorsqu'un court - circuit se produit, le flux de courant élevé traverse la bobine électromagnétique.
Selon la loi d'Ampère, un conducteur porteur de courant produit un champ magnétique autour de lui. Dans le cas de la bobine électromagnétique du MCB AC, le courant important lors d'un court-circuit génère un champ magnétique puissant. Ce champ magnétique exerce une force sur un piston ou un induit relié au mécanisme de déclenchement.
La force est suffisamment forte pour déclencher rapidement le mécanisme de déclenchement, provoquant la séparation presque instantanée des contacts. Cette réponse rapide est cruciale pour protéger le système électrique des dommages pouvant être causés par le courant extrêmement élevé lors d'un court-circuit.
Extinction d'arc dans un MCB AC
Comme mentionné précédemment, lorsque les contacts du MCB AC se séparent, un arc se forme. Cet arc peut endommager les contacts et peut même rallumer le circuit s'il n'est pas éteint rapidement. La chambre de coupure joue un rôle essentiel dans ce processus.
Lorsque l’arc se forme, il est aspiré dans la chambre de coupure par le champ magnétique et le flux d’air créé par le mouvement des contacts. À l’intérieur de la chambre de coupure, l’arc est divisé en plusieurs arcs plus petits par les plaques métalliques. Ces arcs plus petits ont une plus grande surface en contact avec les plaques métalliques, ce qui permet un transfert de chaleur plus efficace.
Au fur et à mesure que les arcs se refroidissent, l’ionisation de l’air entre les contacts diminue et les arcs finissent par s’éteindre. Cela garantit que le circuit reste ouvert et que le système électrique est protégé.
Applications et produits associés
Les disjoncteurs CA sont largement utilisés dans divers systèmes électriques, notamment dans les environnements résidentiels, commerciaux et industriels. Dans les immeubles résidentiels, ils sont utilisés pour protéger les circuits d’éclairage, les prises de courant et les appareils électroménagers. Dans les bâtiments commerciaux, ils jouent un rôle crucial dans la protection des systèmes électriques des bureaux, des magasins et des restaurants. Dans les milieux industriels, les MCB AC sont utilisés pour protéger les machines et équipements lourds.
Si vous êtes également intéressé par d’autres produits électriques connexes, nous proposons d’excellentes options. Pour les systèmes d’énergie solaire, vous voudrez peut-être vérifierDC Mcb pour l'énergie solaire. Il est spécialement conçu pour les applications à courant continu dans les installations solaires.

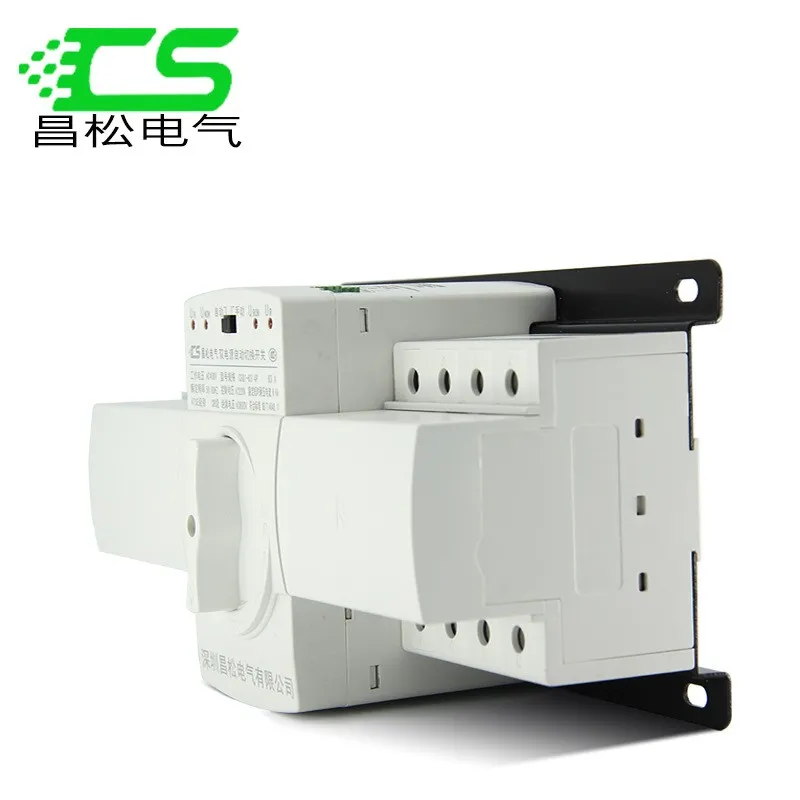

Pour les applications nécessitant une commutation à double alimentation, notreBascule à double alimentationest un excellent choix. Il permet une commutation transparente entre deux sources d'alimentation, garantissant une alimentation continue en cas de panne de courant.
Et pour les systèmes électriques extérieurs, notreAppareillage extérieur à isolation solideoffre une protection et un contrôle fiables. Il est conçu pour résister à des conditions environnementales difficiles.
Conclusion
En conclusion, un MCB AC est un composant essentiel des systèmes électriques, offrant une protection essentielle contre les surintensités et les courts-circuits. Ses principes de fonctionnement, basés sur le bilame pour la protection contre les surintensités et la bobine électromagnétique pour la protection contre les courts-circuits, assurent la sécurité et la fiabilité des circuits électriques. La chambre de coupure améliore encore ses performances en éteignant rapidement les arcs formés lors de la séparation des contacts.
Si vous avez besoin de MCB AC de haute qualité ou de l'un de nos autres produits électriques, nous sommes là pour vous servir. Nous disposons d’une large gamme de produits pour répondre à différentes exigences. Que vous soyez entrepreneur, électricien ou gestionnaire d’installations, nous pouvons vous proposer les bonnes solutions. Contactez-nous pour l'approvisionnement et discutons en détail de vos besoins. Nous sommes impatients de travailler avec vous pour assurer la sécurité et l’efficacité de vos systèmes électriques.
