En ce qui concerne les systèmes électriques, l'un des composants les plus critiques est le disjoncteur miniature (MCB). En tant que fournisseur AC MCB, je rencontre souvent des demandes de renseignements sur les différences entre les MCB AC à phase unique et à trois phases. Dans cet article de blog, je vais me plonger dans les détails de ces deux types de MCB, explorant leurs caractéristiques, leurs applications et comment ils servent différentes charges électriques.
Concepts de base de systèmes à phase unique et à trois phases
Avant de comprendre les différences de MCB, il est essentiel de saisir les principes fondamentaux des systèmes électriques à phase unique et à trois phases. Un système à phase unique est le type d'alimentation électrique le plus courant utilisé dans les contextes commerciaux résidentiels et petits. Il se compose d'une seule forme d'onde de courant alternatif (AC), généralement avec une tension de 120 V ou 230 V, selon la région. Ce système convient pour alimenter les petits appareils, l'éclairage et d'autres dispositifs à faible puissance.
D'un autre côté, un système à trois phases est couramment utilisé dans les applications commerciales industrielles et grandes. Il comprend trois formes d'onde CA qui sont à 120 degrés hors de la phase les unes avec les autres. Les systèmes à trois phases peuvent fournir plus d'énergie et sont plus efficaces pour les équipements électriques élevés tels que les moteurs, les grandes machines et les radiateurs industriels. Les tensions standard pour les systèmes à trois phases sont de 208 V, 380 V ou 480 V variant à nouveau selon la région.
Différences de construction et de conception
L'une des principales différences entre les MCB AC à phase unique et à trois phases réside dans leur construction. Un MCB à phase unique est conçu pour protéger un seul circuit électrique. Il a deux bornes: une pour le fil vivant et une pour le fil neutre. Le mécanisme interne d'un MCB à phase unique est relativement simple, consistant en une bande bimétallique pour une protection contre le courant supérieur et une bobine électromagnétique pour une protection contre les circuits courts.
En revanche, un MCB à trois phases est conçu pour protéger simultanément trois circuits électriques séparés. Il a trois ou quatre bornes, selon une connexion neutre requise. Le MCB à trois phases a une structure interne plus complexe. Il doit surveiller et protéger chacune des trois phases indépendamment, garantissant que toutes les phases sont équilibrées et protégées contre les défauts de courant et de circuit court et court.
Note et capacité
La notation et la capacité des MCB AC à phase unique et à trois phases diffèrent également considérablement. Les MCB à phase unique sont généralement disponibles dans des cotes de courant inférieurs, allant généralement de 1A à 63A. Ces notes sont suffisantes pour la plupart des applications commerciales résidentielles et à petite échelle, où la demande de puissance est relativement faible.
Les MCB AC en trois phases, cependant, sont disponibles dans des notes de courant beaucoup plus élevées, à partir de 16A et à monter à plusieurs centaines d'ampères. Les notes plus élevées sont nécessaires pour gérer la grande quantité d'énergie requise par les équipements industriels et commerciaux. Lors de la sélection d'un MCB, il est crucial de choisir la bonne note en fonction des exigences d'alimentation de la charge. Un MCB sous-évalué peut se déclencher fréquemment, provoquant des perturbations à l'alimentation électrique, tandis qu'un MCB sur-nominal peut ne pas fournir une protection adéquate en cas de défaut.
Scénarios d'application
Les MCB AC à phase unique sont principalement utilisés dans les bâtiments résidentiels, les petits bureaux et les établissements commerciaux légers. Ils conviennent à la protection des circuits qui électrisent les appareils d'éclairage, des appareils électroménagers comme les réfrigérateurs, les téléviseurs et les climatiseurs, et d'autres dispositifs à faible puissance. Par exemple, dans un ménage typique, les MCB à phase unique sont utilisés dans des panneaux de distribution pour protéger les circuits individuels tels que le circuit d'éclairage, le circuit de douille et le circuit de cuisine.
Les MCB AC en trois phases sont indispensables dans les paramètres commerciaux industriels et à grande échelle. Ils sont utilisés pour protéger les équipements électriques élevés tels que les moteurs à trois phases, les fours industriels et les unités de manipulation à air de grande capacité. Par exemple, dans une usine de fabrication, des MCB à trois phases sont installés dans la carte de distribution principale pour protéger les circuits électriques qui alimentent la machine de production.
Fonctionnalité de protection
Les MCB AC à phase unique et à trois phases fournissent une protection contre les circuits sur - Current et court. Cependant, la fonctionnalité de protection des MCB à trois phases est plus complète. Dans un système à trois phases, un déséquilibre dans les courants entre les phases peut entraîner des problèmes tels que la surchauffe et l'efficacité réduite de l'équipement. Les MCB à trois phases sont conçus pour détecter et répondre aux défauts de déséquilibre en phase, en plus des conditions de circuit sur-courant et courts.
Les MCB à phase unique, tout en offrant une protection fiable pour les circuits à phase unique, n'ont pas la capacité de surveiller les déséquilibres de phase car il n'y a qu'une seule phase à considérer. Leur objectif principal est de protéger le seul circuit des défauts de sur-circuit et court et court.
Coût et prix
En général, les MCB AC à phase unique sont moins chers que les MCB AC à trois phases. Cela est dû à leur construction plus simple, à des cotes de courant plus faibles et au fait qu'ils sont utilisés dans des applications moins exigeantes. Le coût d'un MCB à phase unique peut aller de quelques dollars à des dizaines de dollars, selon la marque, la qualité et la notation.
Les MCB AC en trois phases, avec leur conception plus complexe et leurs notes de courant plus élevées, sont plus coûteuses. Le prix d'un MCB à trois phases peut commencer à partir de dizaines de dollars et aller jusqu'à des centaines de dollars, en particulier pour les modèles de capacité haute. Lorsque l'on considère le coût, il est important de se rappeler que l'investissement dans un MCB de haute qualité est crucial pour la sécurité et la fiabilité du système électrique.
Compatibilité avec d'autres composants
Les MCB AC à phase unique et trois phases ont également des exigences de compatibilité différentes avec d'autres composants électriques. Les MCB à phase unique sont couramment utilisés en conjonction avec des compteurs à phase unique, des transformateurs à phase unique et d'autres équipements électriques à phase unique. Ils sont conçus pour fonctionner de manière transparente dans un système électrique en une seule phase.
Les MCB AC en trois phases doivent être compatibles avec des mètres à trois phases, des transformateurs à trois phases et d'autres composants à trois phases. Lors de l'intégration d'un MCB à trois phases dans un système électrique, il est essentiel de s'assurer que tous les composants sont correctement appariés pour éviter les problèmes de compatibilité et garantir des performances optimales.
Importance dans la sécurité électrique
Les MCB AC à phase unique et à trois phases jouent un rôle vital dans la sécurité électrique. Un MCB à phase unique protège les circuits électriques dans une maison ou une petite entreprise contre les défauts de plus en plus courts et courts, empêchant les incendies électriques et les dommages aux appareils. En déclenchant lorsqu'un défaut se produit, le MCB à une phase interrompt le courant électrique, protégeant les utilisateurs et la propriété.
Les MCB AC en trois phases sont encore plus critiques dans les contextes industriels et commerciaux. Ils protègent les équipements électriques élevés des dommages et empêchent les accidents électriques qui pourraient mettre en danger la vie des travailleurs. Un système à trois phases défectueux peut causer des dommages importants aux machines et perturber les opérations industrielles, ce qui rend le bon fonctionnement de MCBS essentiel à trois phases.
Produits connexes et leurs applications
En plus des MCB AC à phase unique et à trois phases, il existe d'autres produits connexes qui sont importants dans les systèmes électriques. Par exemple,DC MCB pour solaireest spécialement conçu pour les systèmes d'énergie solaire. Ces MCB DC sont utilisés pour protéger les circuits DC dans des panneaux solaires, garantissant l'innocuité et l'efficacité de la production d'énergie solaire.
Fusibles de protection des liens DC solairessont un autre élément crucial des systèmes d'énergie solaire. Ils offrent une protection supplémentaire pour les liaisons CC dans les réseaux solaires, empêchant les dommages à partir de défauts de courant et court-circuit.

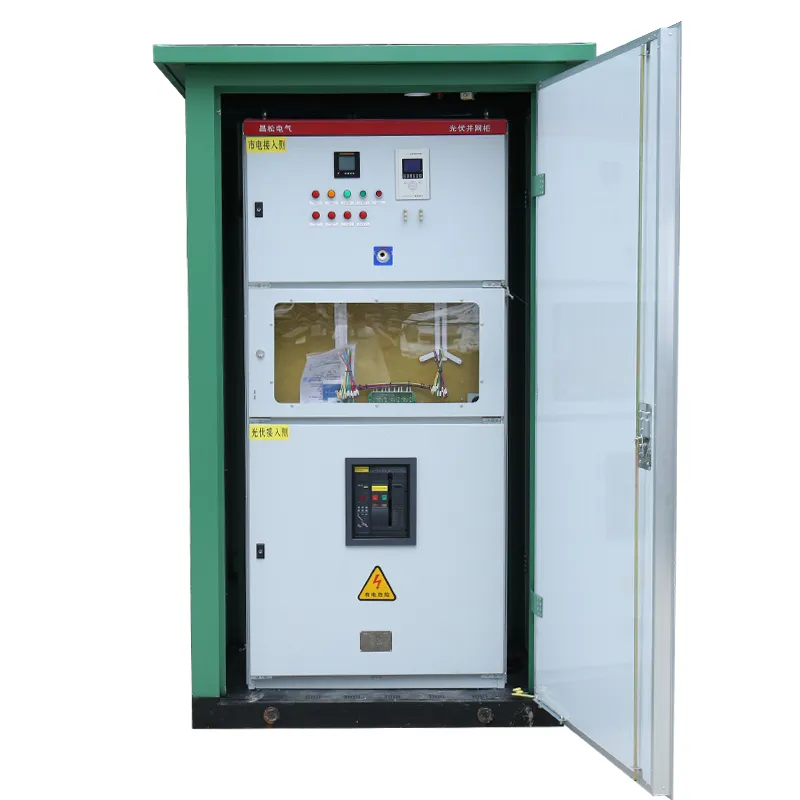

Grille à haute performance - armoire connectéeest une solution complète pour les systèmes électriques connectés au réseau. Il intègre divers composants tels que les MCB, les compteurs et les dispositifs de protection, offrant un moyen fiable et efficace de se connecter au réseau électrique.
Conclusion et appel à l'action
En conclusion, les MCB AC à phase unique et trois phases ont des différences distinctes dans la construction, la notation, l'application et la fonctionnalité. En tant que fournisseur AC MCB, je comprends l'importance de fournir le bon MCB pour différents systèmes électriques. Que vous construisiez une maison résidentielle, une petite entreprise ou une installation industrielle, le choix du MCB approprié est crucial pour la sécurité et l'efficacité de votre système électrique.
Si vous êtes sur le marché pour les MCB AC à phase unique ou à trois phases, ou l'un des produits connexes mentionnés ci-dessus, je vous encourage à nous contacter pour une discussion détaillée. Notre équipe d'experts peut vous aider à sélectionner les bons produits en fonction de vos besoins spécifiques. Nous nous engageons à fournir des composants électriques de haute qualité et un excellent service client. Travaillons ensemble pour assurer la fiabilité et la sécurité de vos systèmes électriques.
Références
- Guide de conception de l'installation électrique, IET (Institution of Engineering and Technology).
- National Electrical Code (NEC), NFPA (National Fire Protection Association).
- Manuel de génie électrique, McGraw - Hill.
